填充入燈內(nèi)的金屬鹵化物的純度要高，若含有其他金屬雜質(zhì)，則放電光譜中必然有雜質(zhì)元素的特征譜線存在，這個特征線是我們需要的還可以，若不是我們需要的，則干擾了我們的輻射光譜。

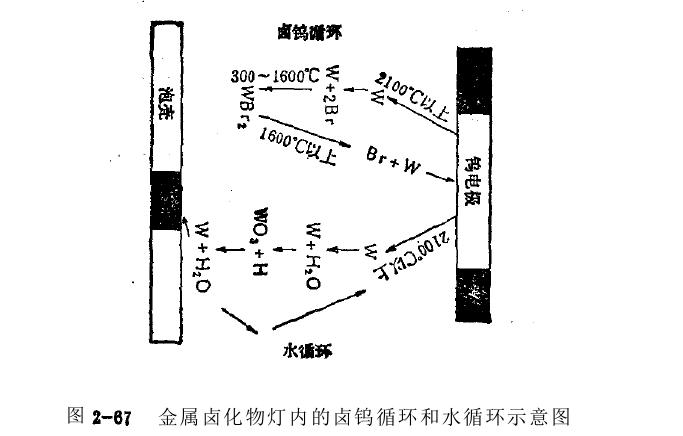

金屬鹵化物中最忌諱含有水分和氧。因為水分和氧在燈內(nèi)的破壞作用，它是造成燈壽命短的最主要原因。金屬鹵化物在大氣中一般都具有吸潮性，它的這個性質(zhì)給制燈工作者帶來了很大的麻煩，金屬鹵化物的提純、分裝填充方法等都是為了消除其中的水分和氧，所以金屬鹵化物燈的質(zhì)量好壞與金屬鹵化物的除水程度關(guān)系甚大。因為金屬鹵化物當中的水分和氧會在燈內(nèi)形成一個水循環(huán)，水循環(huán)對燈造成嚴重威脅，使燈早期發(fā)黑，提前壽終。燈內(nèi)除了有水循環(huán)外，還有一個對燈有利的鹵鎢循環(huán)，燈內(nèi)的這些循環(huán)是很復雜的，為了簡單起見把燈內(nèi)的鹵鎢循環(huán)和水循環(huán)示意圖2-67中。
圖的左半部是燈內(nèi)的鹵鎢循環(huán)：圖的右半部則是燈內(nèi)的水循環(huán)。燈電極在：2100℃以上，鎢蒸發(fā)到放電空間，放電空間的鹵素與鎢反應(yīng)生成溴化鎢(WBr)，當溴化鎢擴散到較熱的電極區(qū)時又被分解為鹵素和鎢，釋放出來的鎢再沉積到鎢電極上，而鹵素再繼續(xù)擴散到溫度較低的泡完區(qū)去再與鎢化合，這一過程稱為鹵鎢循環(huán)。這個循環(huán)的結(jié)果把電極蒸散出來的鎢又循環(huán)到電極上去，所以鹵鎢循環(huán)對燈是有利的．圖2—67的右半部是燈內(nèi)的水循環(huán)，在高溫時電極上的鎢





被蒸發(fā)到放電空間與水蒸氣作用，生成三氧化鎢(W03)與氫氣，其中三氧化鎢沉積到低溫泡殼上，氫分子則在高溫作用下分解為氫原子，氫原子很活潑，立即與沉積在泡殼上的三氧化鎢作用，游離出金屬鎢和水：游離出來的鎢沉積在泡殼上，使泡完發(fā)黑，而生成的水又重新返回到放電空間又與鎢化合，這樣水就為一個裁體，把電極上的鎢運輸?shù)脚輾ど先ィ古輾ぐl(fā)黑，加速燈的壽命終了。由此可見燈內(nèi)的水循環(huán)對燈是十分有害的，因此，金屬鹵化物中不允許含水，包括吸附水氣、結(jié)晶水和鹵氧化物。（正航儀器整理）http://m.mingxihui.com
